МАГ 2000

Многоразовый индикатор удара для особо крупных и тяжелых грузов

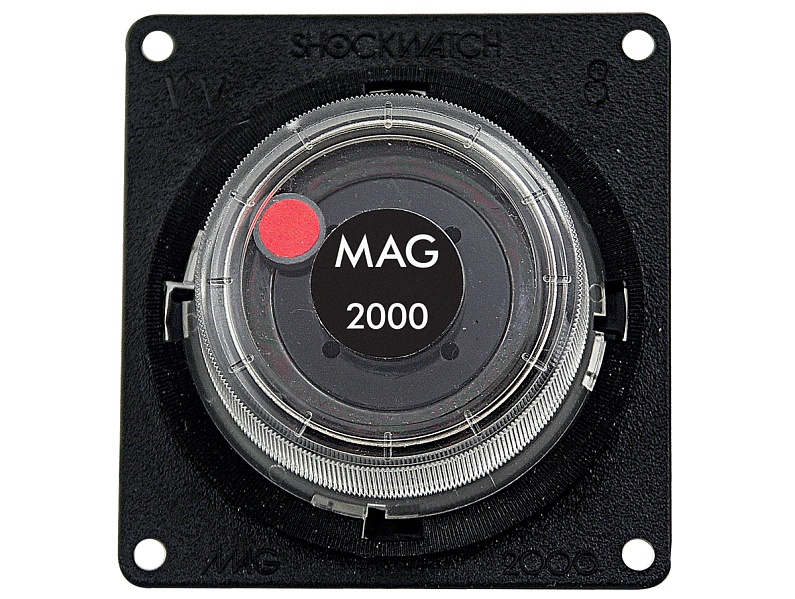

Маг 2000 — многоразовый индикатор, регистрирующий ударные воздействия (падения, столкновения, тряску) на крупногабаритные грузы весом от 135 кг (грузовые контейнеры, ж/д вагоны, автомобили и др.). Влагонепроницаем, устойчив к воздействию растворителей, кислот и нефтепродуктов. Применение Маг 2000 особенно рентабельно с возвратной тарой и на замкнутых транспортных маршрутах.

Принцип действия

Контрольным элементом индикатора служит оранжевый магнит, устанавливаемый в центральную область при активации индикатора. При ударе, превышающем чувствительность индикатора, магнит вылетает на видимую часть шкалы и фиксируется на ней. Местоположение магнита позволяет выявить примерное направление полученного удара.

Модификации по степени чувствительности к механическим воздействиям

40 модификаций в диапазоне от 0,5 до 20G с шагом 0,5G.

Модификации по направлению ударных воздействий

HH регистрирует ударное воздействие в горизонтальной плоскости.
VV регистрирует ударное воздействие в вертикальной плоскости.
VH регистрирует ударное воздействие и в горизонтальной, и в вертикальной плоскостях.

Выбор оптимальной модификации Маг 2000

Способ 1
По предельно допустимой ударной нагрузке. Если вам известно значение предельно допустимой ударной нагрузке для вашего продукта (например, указано в тех. параметрах), то используйте ту модификацию индикатора, чувствительность которой наиболее близка к этому значению.

Способ 2
По весу груза и оценке его чувствительности к ударному воздействию. См. график 1.

Особенности подбора модификаций индикаторов МАГ 2000 для мониторинга ударов во время перевозки в автомобилях или грузовых вагонах
Для контроля ударов, испытываемых грузовым автомобилем или железнодорожным вагоном, индикаторы МАГ 2000 могут быть установлены непосредственно на эти транспортные средства.
Для выбора модели HH, VV или VH нужно принять во внимание вероятные направления удара. Так, при попадании в выбоину или при преодолении «лежачего полицейского» на повышенной скорости грузовой автомобиль и его груз испытывают вертикальные удары.
При перевозке по железной дороге опасения вызывают горизонтальные продольные удары при сцепке вагонов, резком старте или торможении.

Зона низкой чувствительности включает малочувствительную к ударному воздействию продукцию. Как правило, механическое повреждение такого рода продукции происходит в результате единственного сильного удара при экстремально грубом обращении, повреждения могут быть как видимыми, так и скрытыми.
Средства транспортировки: перевозка может выполняться самыми разнообразными транспортными средствами.

Зона обычной чувствительности включает большую часть промышленной продукции.
Средства транспортировки: перевозка может выполняться обычными транспортными средствами – в открытых автомобильных кузовах или фурах, обычными или специализированными железнодорожными вагонами и т.п.

Зона высокой чувствительности включает продукцию, при перевозке которой главные опасения связаны с возможностью скрытых механических повреждений. Обычно содержит высокочувствительные к удару компоненты - запоминающие устройства, оптические линзы или отдельные узлы, требующие тонкой настройки.
Средства транспортировки: для перевозки такой продукции требуются специальные средства – автотранспорт на пневматической подвеске, вагоны с гидравлической амортизацией и т.п.

Установка
Удалите защищающую клеевой слой-подложку и приклейте индикатор на жёстком элементе конструкции, нерассеивающем ударное воздействие и не входящем в резонанс. Индикатор может быть прикреплён на гвозди или шурупы через специальные отверстия на своём корпусе.

Активация МАГ 2000
Условия поставки устройства МАГ 2000 допускают поставку устройства в сработанном состоянии (виден красный магнитный индикатор). Для установки устройства в работоспособное состояние, пожалуйста, следуйте этой процедуре:
1. Прикрепите устройство к поверхности объекта мониторинга (см. раздел «Установка»).

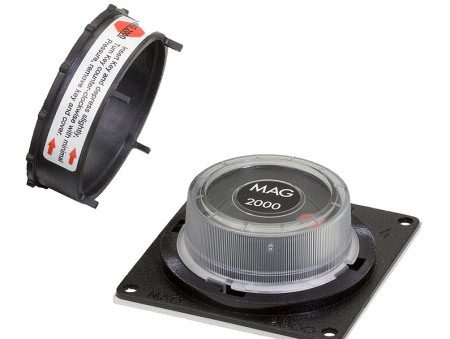

2. Откройте крышку, используя специальный круглый «ключ» (поставляется отдельно).
Установите ключ сверху крышки, таким образом, чтобы 4 выступа ключа попали в 4 паза крышки.
3. Слегка надавите на ключ и поверните его против часовой стрелки. Отворачивайте до тех пор, пока сопротивление крышки не ослабнет. Крышка отворачивается без особого усилия.
4. Выньте ключ, возьмите крышку рукой и поворачивайте против часовой стрелки до упора.
5. Снимите крышку и установите красный магнитный индикатор в центр красной стороной вверх.
6. Установите крышку обратно. Надавите на крышку и поворачивайте по часовой стрелке до тех пор, пока защелки не сработают и не раздастся щелчок.

Правила размещения индикаторов
НН - Строго на горизонтальных поверхностях.
VV, VН - На вертикальных поверхностях. Для крупных грузов - не выше 60 см от нижнего края груза.
