Четкая визуализация воздействия внешним магнитным полем на приборы учета
Четкая визуализация воздействия внешним магнитным полем на приборы учета
Преимущества
- Защита от всех известных способов несанкционированного снятия с объекта и повторного применения, а также от их подмены, подделки и муляжей.
- Отрывные квитанции для удобства внесения идентификационного номера в акты или журналы регистрации, а также исключения ошибок при написании номера.
- Конструкция индикатора защищена от возможности восстановления исходного состояния (перемагничивания).
- Легкость и однозначность (по принципу «да-нет») визуального определения факта срабатывания индикатора.
- Мгновенное (одномоментность по времени) срабатывание индикатора при превышении порога срабатывания.
- Магнитные ролики, находящиеся внутри индикатора, не оказывают влияния на работоспособность приборов учета.
- Индикатор не подвержен риску случайного срабатывания от источников слабого магнитного поля, которыми могут быть громкоговорители мобильных телефонов, телевизоров, акустических колонок и т.п., а также любые металлические предметы (отвертки, плоскогубцы, кусачки, канцелярские ножи, ножницы и т.д.), которые ранее соприкасались с магнитами и в результате чего они сами могли стать источниками магнитного поля.
- Латентное изображение – дополнительная степень защиты от подмены и подделки. Опционально.
Применение
Для регистрации несанкционированного вмешательства в работу приборов учета (счетчиков электроэнергии, воды, газа, тепла и др.) путем воздействия внешним магнитным полем, достаточным для остановки прибора учета или искажения его показаний.
Срабатывание наклейки и/или встроенного в нее индикатора расценивается, как «нарушение сохранности пломб и (или) знаков визуального контроля», и является основанием для принятия соответствующих мер.
Принцип действия ИМП

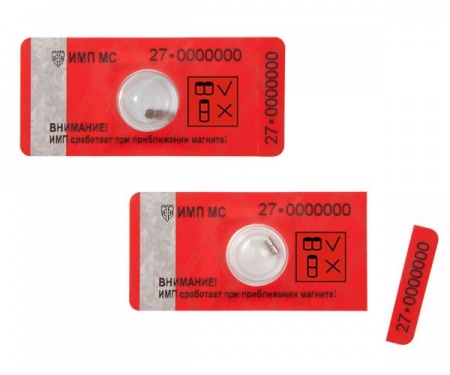

В случае воздействия магнитным полем на прибор учета с установленным индикатором, при превышении полем пороговых значений чувствительности индикатора, два магнита, размещенные в капсуле индикатора, соприкасающиеся в нормальном состоянии боками, соединятся основаниями.
Хранение и транспортировка
ИМП МС должны храниться в сухих, отапливаемых помещениях, при температуре воздуха + (15…30) °С и относительной влажности не более 70 %, без воздействия прямых солнечных лучей, вдали от нагревательного оборудования и внешних магнитных полей.
Хранение в одном помещении с химически активными и агрессивными веществами (кислоты, химические реактивы, растворители и др.) должно быть исключено.
При транспортировке упаковка должна предусматривать наличие барьерного слоя в виде материала, защищающего от воздействия внешних магнитных полей при транспортировке (например, из пенопласта).
Инструкция по применению
Учет поступивших ИМП
С целью исключения незаконного использования все пломбировочные (сигнальные) устройства с момента поступления в организацию и до сдачи их на утилизацию (переработку) подлежат регистрации и строгому номерному учету, они должны храниться в недоступном для посторонних лиц месте и под контролем ответственных должностных лиц (по аналогии с бланками строгой отчетности).
Установка
Производите установку при температуре не ниже 0° С.
- Убедитесь, что ИМП МС находится в исправном исходном состоянии: ролики в индикаторе должны соприкасаться друг с другом своими боками (соответствовать изображениям из левого столбца таблиц).
- Отделите по перфорации отрывную квитанцию (отрывные квитанции) с номером и вклейте в акт (журнал регистрации).
- Отделите один индикатор вместе с наклейкой от подложки и приклейте на поверхность прибора учета, очищенную от пыли и жира, максимально близко к месту, наиболее подверженному воздействию магнитным полем.
- Аккуратно разгладьте наклейку по всей длине, не допуская образования воздушных пузырей и складок. Она должна полностью прилегать к поверхности, свесов не допускается.
Контроль подлинности и целостности
- Сверьте номер ИМП с данными, занесенными в акт (журнал регистрации), а маркировку с образцом из этой же партии (эталонным образцом). Убедитесь, что ИМП соответствует установленному образцу.
- Проверьте отсутствие признаков несанкционированного воздействия.
Основные признаки несанкционированного воздействия (нарушения подлинности и целостности)
Наклейки:
- несовпадение номера на наклейке с указанным в акте (журнале),
- несовпадение маркировки наклейки с образцом,
- цвет наклейки неоднородный (изменение цвета) в месте воздействия,
- проявление индикаторной надписи «OPENED! ВСКРЫТО! СИЛтэк SILtech»,
- проявление черной термохромной сетки,
- нарушение (повреждение) наклейки.
Индикатора:
- ролики магнитной системы соприкасаются не боками, а своими основаниями, либо отстоят друг от друга, как показано в таблицах,
- нарушение (повреждение) корпуса (блистера), в котором находится магнитная система.
Тип
|
Антимагнитные пломбы |
Порядковый номер
|
9-значный цифровой или буквенно-цифровой код (на наклейке) |
Упаковка, шт
|
500 в коробке, по 10 шт. в блоке |
Размер упаковки, мм
|
395 х 225 х 155 |
Сертификаты
|
МИГ сертификат соответствия с 28.08.2020 по 27.08.2023 |
Масса упаковки, кг
|
0,64 |
Материал
|
индикатор: блистер из PET-пленки, магнитные ролики наклейка: полиэстер |
Гарантия
|
12 месяцев (При соблюдении Потребителем установленных условий хранения, транспортирования и эксплуатации) |
Чувствительность, дБ
|
30…50 |
Назначение
|
Индикаторы бережного обращения , Для метрологического оборудования |
Габариты (ВхШхГ), мм
|
индикатор: диаметр - 8,5, высота - 6,4 размер подложки - 17 х 17, габариты роликов - 2 х 2 наклейка - 60 х 27 |
