Высокочувствительное сигнальное устройство - номерное антимагнитное пломбировочное (сигнальное) устройство ИМП МИГ. Экономичное решение

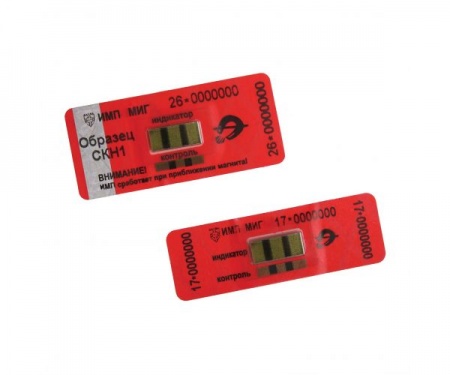

Поставляется под заказ. ИМП МИГ представляет собой наклейку (пломбу-наклейку) со встроенным в нее индикатором магнитного поля «МИГ®».
Преимущества
- Разработано ГК «Силтэк», производится в России ООО «Альфа-Силтэк».
- Уникальная конструкция с защитой от восстановления. Защищено законом.
- Высокая чувствительность со всех направлений воздействия, поэтому для измерительного прибора достаточно одного индикатора.
- Возможность установки индикатора на внутреннюю (без наклейки) или внешнюю поверхность прибора учета.
- Оригинальная конструкция с гибким корпусом позволяет применять ИМП на скругленных боковых поверхностях, а также на ребрах приборов учета.
- Изображение индикатора хорошо различимо даже при слабой освещенности.
- Контрольное изображение под индикатором позволяет легко определить факт срабатывания.
- На работоспособность индикатора не влияют термические и механические (нажатия, стряхивания) воздействия.
- Широкий температурный диапазон применения.
- Благодаря пломбировочному (сигнальному) устройству-наклейке с повышенными адгезионными свойствами, снять или подменить индикатор без оставления следов невозможно.
- Отрывные квитанции для удобства внесения номера ИМП в акт или журнал регистрации.
- Латентное изображение – дополнительная степень защиты от подмены и подделки (требуется поляризационный фильтр).
Применение
Предназначен для регистрации несанкционированного вмешательства в работу приборов учета (счетчики электроэнергии, воды, газа, тепла и др.) путем воздействия внешним магнитным полем, достаточным для остановки прибора учета или искажения его показаний.
Срабатывание наклейки и/или встроенного в нее индикатора магнитного поля «МИГ®» расценивается, как «нарушение сохранности пломб и (или) знаков визуального контроля», и является основанием для принятия соответствующих мер.
Видео
Принцип действия
На пленку светло-зеленого цвета нанесены две контрольные полоски черного цвета. При воздействии на индикатор магнитным полем светлый фон темнеет и сливается с цветом контрольных полосок.
Фактом срабатывания ИМП МИГ является частичное или полное (до темно-зеленого цвета) исчезновение контрольного изображения. Сработавший индикатор нельзя вернуть в первоначальное состояние.
Индикатор является одноразовым (необратимым), устойчивым к ультрафиолету (солнечные лучи), механическим воздействиям (удары, стряхивания), влагостойким, не подвержен влиянию переменных магнитных полей (магнитные бури, радиопомехи, силовые трансформаторы, сварочные аппараты, различные бытовые электрические приборы, машины, устройства и т.п.) и сам по себе не является источником магнитного поля, способным вмешиваться в работу приборов учета. Также невозможно самостоятельное изменение физических свойств (саморазмагничивание) индикатора по причине его старения.
Модификации
- ИМП МИГ® - индикатор с наклейкой с одной или двумя отрывными квитанциями.
- ИМП МИГ® ДУО - два индикатора в одной наклейке. Поставляется под заказ.
- Возможно производство индикаторов без наклейки (для монтажа внутрь приборов). Поставляется под заказ.
Внимание!
Номерное антимагнитное пломбировочное (сигнальное) устройство (индикатормагнитного поля) «МИГ®» является запатентованной продукцией. В случае, если поставщик предлагает к поставке указанную продукцию, он должен предоставить патент или договор с патентообладателем на право производства и/или поставки продукции.
Хранение и транспортировка
ИМП МИГ должны храниться в сухих, отапливаемых помещениях, при температуре воздуха + (15…30) °С и относительной влажности не более 70%, без воздействия прямых солнечных лучей, вдали от нагревательного оборудования и внешних магнитных полей.
Хранение в одном помещении с химически активными и агрессивными веществами (кислоты, химические реактивы, растворители и др.) должно быть исключено.
Индикаторы ИМП «МИГ®» - изделия с высокой магнитной чувствительностью. При хранении индикаторов вне специальной упаковки необходимо оберегать их от воздействия магнитного поля.
- Не следует пытаться снять пломбу-наклейку.
- Не следует подносить к индикатору магнитного поля (рекомендуемое расстояние – не ближе 10 см) любые источники постоянного магнитного поля, которыми могут быть магниты, в т.ч. находящиеся в громкоговорителях телефонов, телевизоров, акустических колонок и т.п., а также любые металлические предметы (отвертки, плоскогубцы, кусачки, канцелярские ножи, ножницы и т.д.), которые ранее соприкасались с магнитами и в результате чего они сами могли стать источниками магнитного поля.
Хранение и транспортировка должны осуществляться в упаковке завода-изготовителя, которая предусматривает защиту индикаторов от внешних магнитных полей. Кроме того, на упаковке указывается дата производства и идентификационные номера продукции.
Транспортирование должно производиться в крытых транспортных средствах и контейнерах всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на соответствующих видах транспорта, при условии соблюдения требований, установленных манипуляционными знаками, нанесенными на транспортную тару.
Инструкция по применению
Учет поступивших ИМП
С целью исключения незаконного использования все пломбировочные (сигнальные) устройства с момента поступления в организацию и до сдачи их на утилизацию (переработку) подлежат регистрации и строгому номерному учету, они должны храниться в недоступном для посторонних лиц месте и под контролем ответственных должностных лиц (по аналогии с бланками строгой отчетности).
Установка
Производите установку при температуре не ниже 0° С.
- Убедитесь, что ИМП находится в исправном состоянии.
- Отделите по перфорации отрывную квитанцию (отрывные квитанции) с номером от наклейки и вклейте в акт (журнал регистрации).
- Отделите один индикатор вместе с наклейкой от подложки и приклейте на поверхность прибора учета, очищенную от пыли и жира, максимально близко к месту, наиболее подверженному воздействию магнитным полем.
Внимание: При установке на скругленных боковых поверхностях, а также на ребрах приборов учета, перед отделением подложки необходимо руками слегка согнуть индикатор, чтобы он стал хорошо прилегать. - Аккуратно разгладьте наклейку по всей длине, не допуская образования воздушных пузырей и складок. Наклейка должна полностью прилегать к поверхности, свесов не допускается.
Контроль подлинности и целостности
- Сверьте номер наклейки с данными, занесенными в журнал регистрации, а маркировку с образцом из этой же партии (эталонным образцом). Убедитесь, что индикатор соответствует установленному образцу.
- Проверьте отсутствие признаков несанкционированного воздействия на наклейку с индикатором магнитного поля.
Индикатор не подвергался несанкционированному воздействию, если индикатор имеет две различимых вертикальных полоски черного цвета и фон светло-зеленого цвета, а поверхность наклейки имеет однородный тон.
Основные признаки нарушения подлинности и целостности наклейки:
- несовпадение номера на наклейке с указанным в акте (журнале),
- несовпадение маркировки наклейки с образцом,
- цвет наклейки неоднородный (изменение цвета) в месте воздействия,
- проявление индикаторной надписи «OPENED! ВСКРЫТО! СИЛтэк SILtech»,
- проявление черной термохромной сетки,
- нарушение (повреждение) наклейки;
Индикатора:
- полное или частичное исчезновение на индикаторе контрольного изображения в виде двух черных параллельных полосок из-за визуально различимого потемнения поверхности индикатора до темно-зеленого цвета (при силе магнитного воздействия внешним постоянным магнитным полем более 10 мТл),
- нарушение (повреждение) индикатора и/или блистера, в котором он находится.
Тип
|
Антимагнитные пломбы |
Порядковый номер
|
9-значный цифровой или буквенно-цифровой код (на наклейке) |
Температура использования / хранения, °С
|
от -40 до +90 |
Упаковка, шт
|
1 000 в коробке, по 100 в пакете |
Срок эксплуатации
|
индикатор - неограничен*, наклейка - 24 |
Сертификаты
|
МИГ сертификат соответствия с 28.08.2020 по 27.08.2023 |
Гарантия
|
12 (При соблюдении установленных условий хранения, транспортирования и эксплуатации) |
Чувствительность, дБ
|
от 10 |
Назначение
|
Индикаторы бережного обращения, Для метрологического оборудования |
Размеры упаковки, мм
|
395 х 225 х 155 |
Габариты (ВхШхГ), мм
|
индикатор - 15 х 7 х 1,5; наклейка - 60 х 27 |
